hyperSPARC-CPU



	Welche hyperSPARC Module gibt es ?

	Die hyperSPARC wurden von ROSS Technology für den sogenannten MBus der SUN4m Architektur entwickelt.

	Erste lauffähige Muster wurden 1993 mit einer Taktfrequenz von 40MHz gezeigt.

	Ab 1994 wurden die hyperSPARC-Module als Aufrüstoption an Endkunden ausgeliefert.

	Die Zielgruppe waren Unternehmen, die SUN SPARCserver der 600er Serie und SUN SPARCstation 10 einsetzten.

	Die Module hatten 55MHz Taktfrequenz, 256 K L2-Cache und waren für den 40MHz MBus vorgesehen.

	ROSS intern wurde der Chip Colorado 1 oder kurz C1 genannt.


	Die Taktfrequenz wurde bis zum Konkurs 1998, schrittweise bis auf 200MHz angehoben und die Strukturgröße


	von Anfangs 0,5 micron bis auf 0,35 micron reduziert.


	*TLM = Triple Layer Metall

	Doch nicht nur die Taktfrequenz wurde erhöht, auch der L2-Cache wurde angepasst.


	Wurden die Colorado 1 und 2 noch mit 256K L2-Cache ausgeliefert, so wurde mit Einführung des Colorado 3

der L2-Cache auf 512K vergrößert.

Die Module mit 125MHz,133MHz und 142MHz waren optional mit 1MB L2-Cache erhältlich.

Möglich wurde das durch den neuen CMTU* RT626, welcher auch auf dem Die untergebracht ist und bis zu

8 CDU** RT628 verwalten kann.

* CMTU = Cache Controller, Memory Management and Tag Unit

** CDU = Cache Data Unit

Wie identifiziere ich ein ROSS hyperSPARC-Modul ?

Man kann, ohne das Modul einzubauen, vorab folgende Eigenschaften bestimmen :

- Prozessorgeschwindigkeit

- Single oder Dual-Prozessor

- Cachegröße

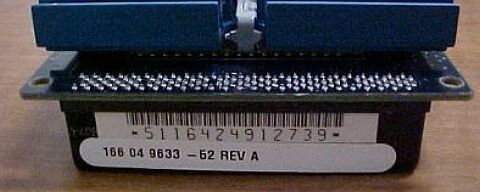

	Normal befinden sich am MBus-Anschluß auf jedem hyperSPARC-Modul diese zwei Label.

Product Code #	Beschreibung	Bemerkung
5116224xxxx	Colorado 2 single Prozessor mit 0,25 MB-Cache
5116226xxxx	Colorado 2 dual Prozessor mit 0,25 MB-Cache
5116324xxxx	Colorado 3 single Prozessor mit 1 MB-Cache Ausgeschlossen die dash# = -03,-04,-05,-07,-08,-12,-14,-17 dann soll der Prozessor nur 0,5 MB-Cache haben
5116326xxxx	Colorado 3 dual Prozessor mit 1 MB-Cache Ausgeschlossen die dash# = -03,-05,-06,-08,-11,-85 dann soll jeder Prozessor nur 0,5 MB-Cache haben	Ich besitze ein Modul mit der Dash#-50 dieses hat nur 0,5 MB-Cache
5116422xxxx	Rocky II single Prozessor mit 0,25 MB-Cache
5116423xxxx	Generell ein 0,5 MB-Cache single Prozessor Ausgeschlossen die dash# = -11,-12,-20,-21,-29,-30 dann soll der Prozessor nur 0,25 MB-Cache haben
5116424xxxx	Colorado 3 single Prozessor mit 0,5 MB-Cache Ausgeschlossen die dash# = -52 dann soll der Prozessor nur 0,25 MB-Cache haben	Ich besitze ein Modul mit der Dash#-52 dieses hat 0,5 MB-Cache
5116425xxxx	Rocky II Dual Prozessor mit 0,25 MB-Cache
5116426xxxx	Colorado 3 dual Prozessor mit 0,5 MB-Cache
5116526xxxx	Colorado 2 dual Prozessor mit 0,25 MB-Cache
3701864xxxx 3701867xxxx 3701865xxxx 3702162xxxx	SUN HS11 100MHz 0,25 MB-Cache single Prozessor SUN HS14 100MHz 0,25 MB-Cache dual Prozessor, doppelte Baubreite SUN HS21 125MHz 0,25 MB-Cache single Prozessor SUN SM151 150MHz 0,5 MB-Cache single Prozessor	Diese Module wurden nur über SUN verkauft


	Diese Tabelle ist nur auf Module anwendbar, die bis Mitte 1998 von ROSS Technology gefertigt wurden.


	Leider sind die Angaben zur Dash# nur mit größter Vorsicht zu genießen, weil ROSS Technology während


	der Produktionszeit den Produkt Code mehrfach geändert hat.


	Teile der ROSS Technology sowie die Rechte an den hyperSPARC-CPU werden 1998 nach dem Konkurs


	durch BridgePoint Technical Manufacturing übernommen.

	BridgePoint hat die CPU-Module aus der Konkursmasse teilweise relabelt und veräußert.

	Von BridgePoint ist mir bisher kein Nummernschema bekannt.

	Im eingebauten Zustand ist die Sache einfacher :

	Man bootet die Maschine und gibt am OK Prompt *module-info* ein.

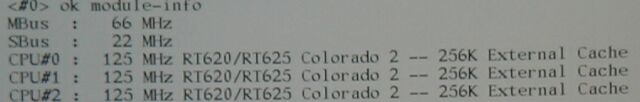

	Die Ausgabe am Bildschirm sollte ungefähr so aussehen :



	Man bekommt also im Klartext Taktfrequenz, CPU/CMTU/Code Name und die Cachegröße angezeigt.
